この製品の特徴
- 省スペースの工場に本格的な５軸機導入を可能としたコンパクトサイズ機
- コンパクト機ながらスピンドルはＨＳＫ－Ａ６３を採用
- 全軸スケールフィードバック機構･高精度輪郭制御を標準装備
- ストローク等､ご要望によりカスタマイズ可
標準仕様

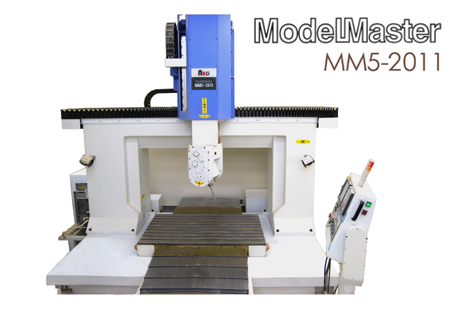

| 機種名 | MM5-2011 | |
| テーブル | 作業面積 | 1,500×1,000 |
| テーブルから床までの距離 | 475 | |
| Ｔスロット(数×幅×ピッチ) | 9×22×100 | |
| 最大積載重量(kg) | 300 | |
| 移動距離･速度 | テーブル長手方向 X軸 | 2000 |
| テーブル前後 Y軸 | 1100 | |
| 主軸頭上下 Z軸 | 775 | |
| 主軸頭傾斜 B軸 | 0°～±110° | |
| 主軸頭旋回 C軸 | 0°～±190° | |
| 切削送り X軸(mm/min) | 7000 | |
| 切削送り Y軸(mm/min) | 7000 | |
| 切削送り Z軸(mm/min) | 7000 | |
| 切削送り B軸(Deg/min) | 2000 | |
| 切削送り C軸(Deg/min) | 2000 | |
| 早送り X軸(mm/min) | 10000 | |
| 早送り Y軸(mm/min) | 10000 | |
| 早送り Z軸(min/min) | 8000 | |
| 早送り B軸(Deg/min) | 2000 | |
| 早送り C軸(Deg/min) | 2000 | |
| 主軸頭 | 主軸出力 kw(連続/30分定格) | 2､2/3､7 |
| 主軸テーパー(主軸端形状) | HSK-A63 | |
| 主軸回転数(rpm/min) | 100～10,000 | |
| 主軸端からテーブル上面までの距離(B軸0°) | 100～875 | |
| 回転中心からテーブル上面までの距離(B軸90°) | 260～1,035 | |
| 主軸冷却システム | オイルジャケット方式 | |
| CNC装置 | FANUC 31i-A5 | |
| その他 | 所要床面積 | 3,605×2,965 |
| 所要動力(KVA) | 50 | |
| 機械高さ | 3165 | |
| 門通過幅及び高さ | 1,850･1,115 | |
| 機械重量(kg) | 13000 | |
| エアー消費量(Nl/min) | 350 | |
| 標準付属品 | 全軸スケールフィードバック機構 | |
| 高精度輪郭制御 | ||
